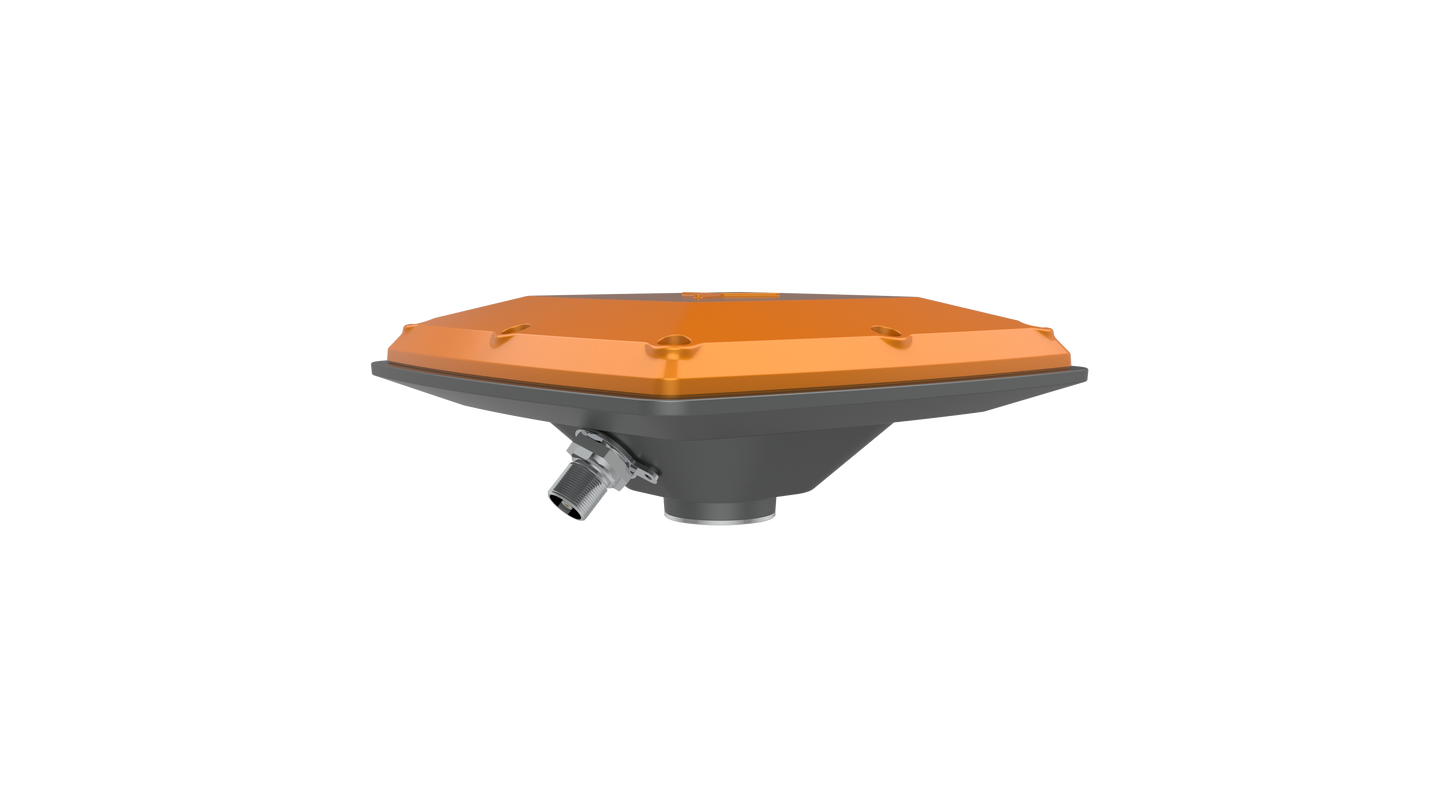

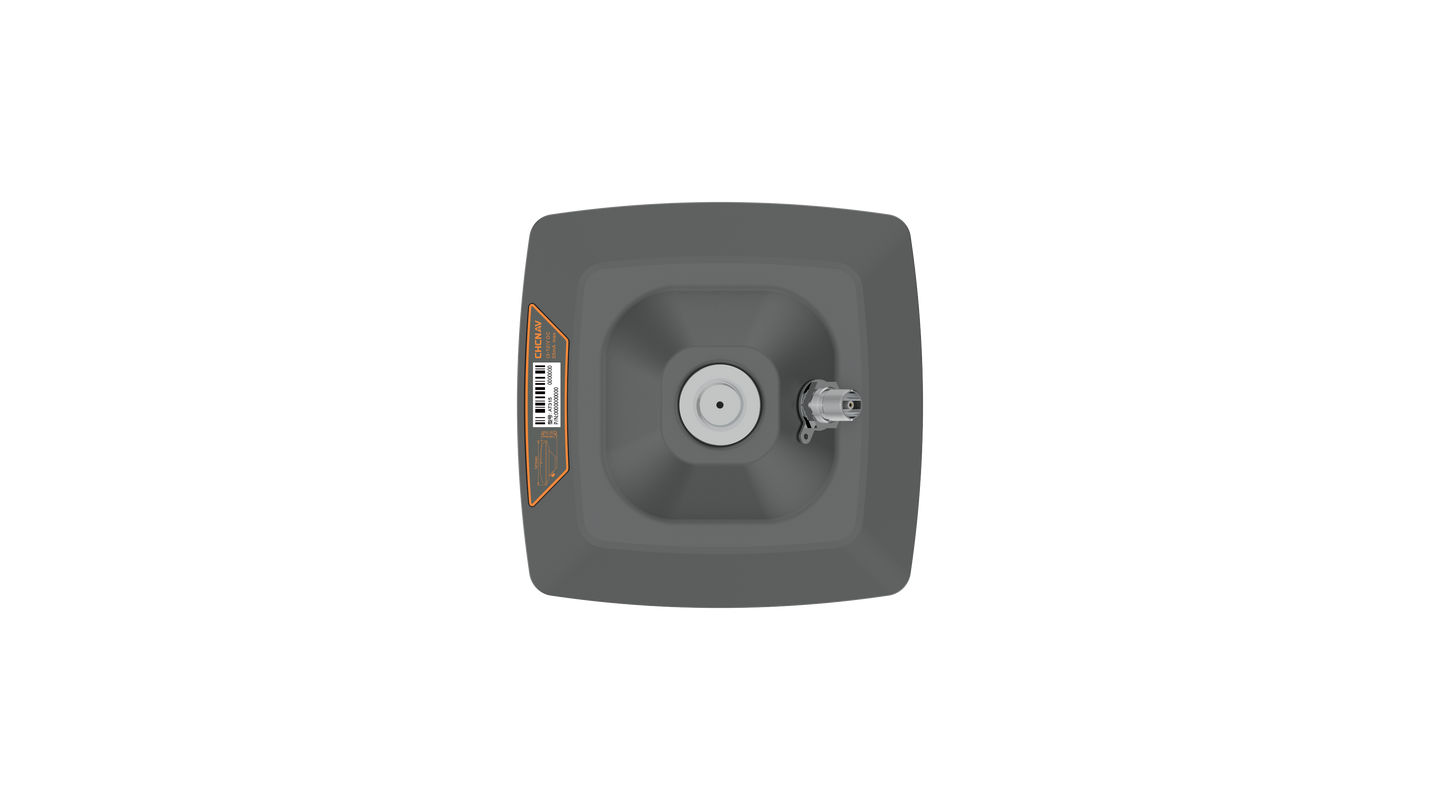

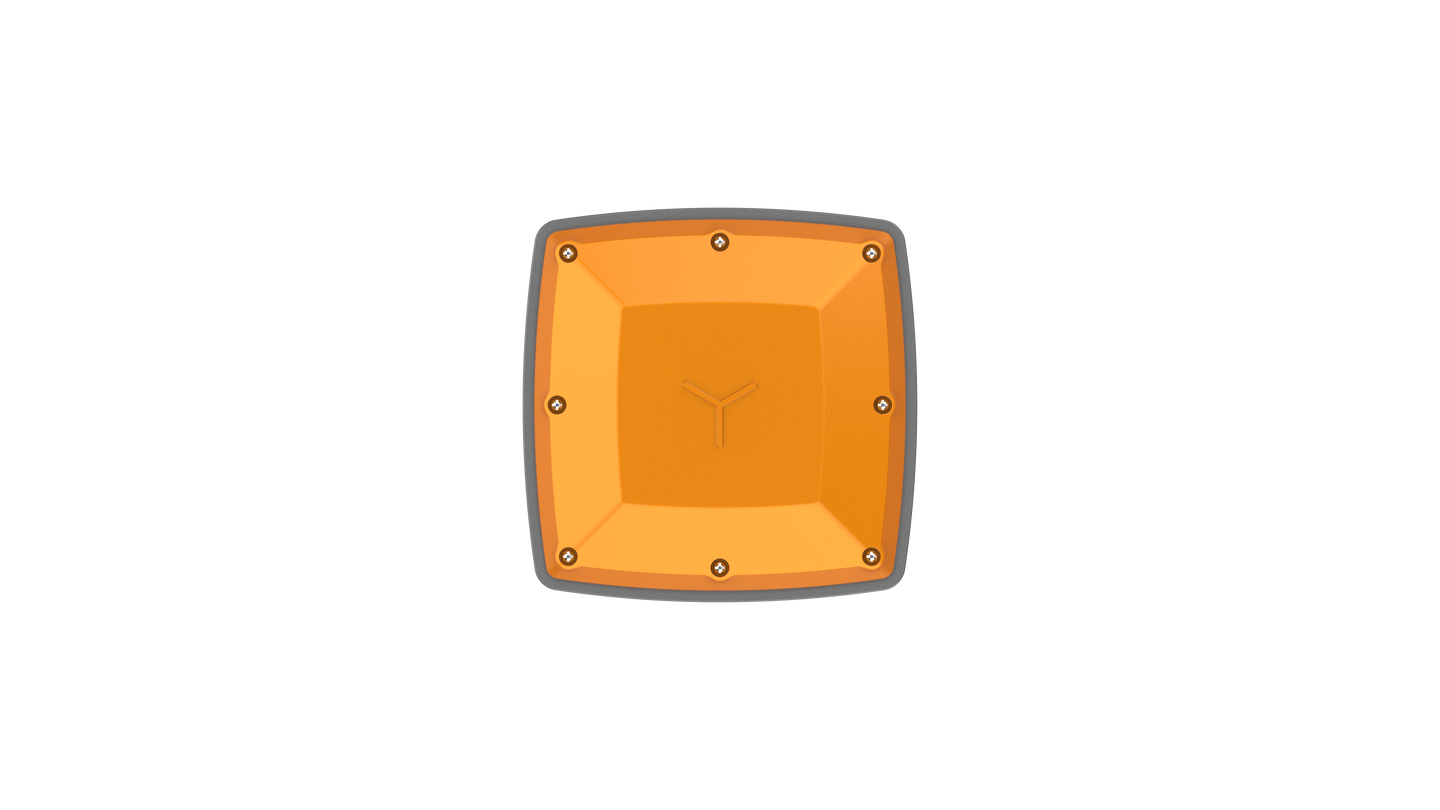

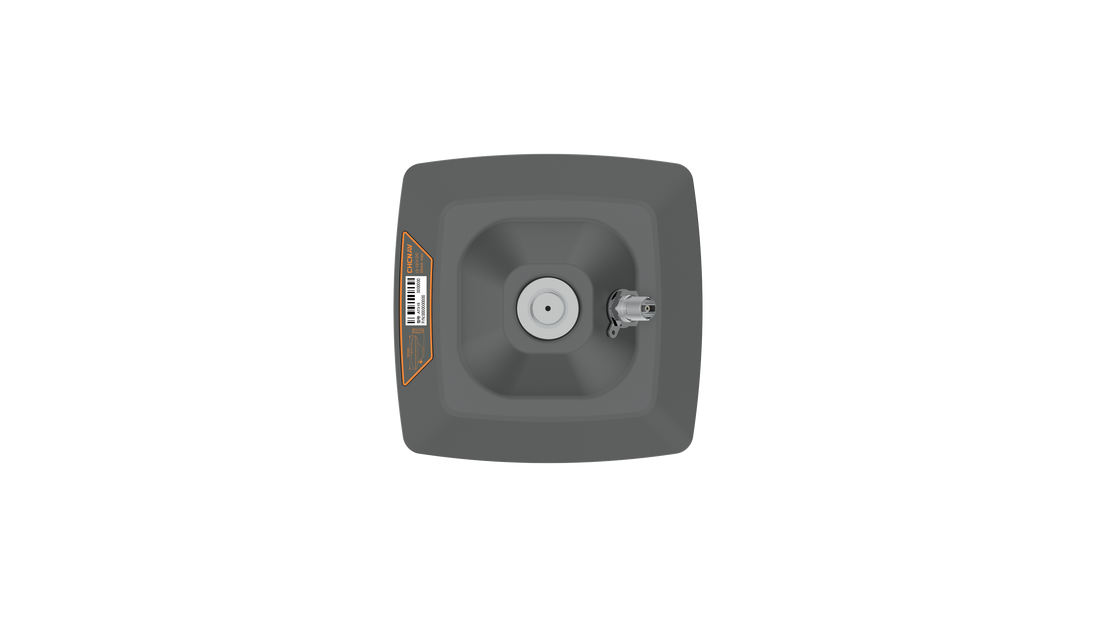

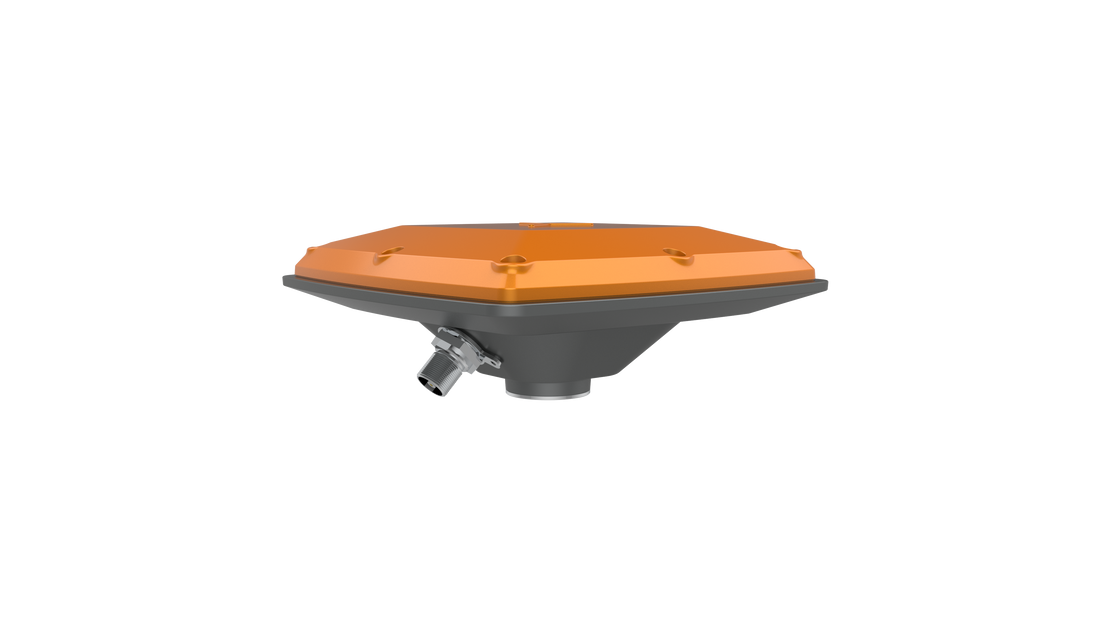

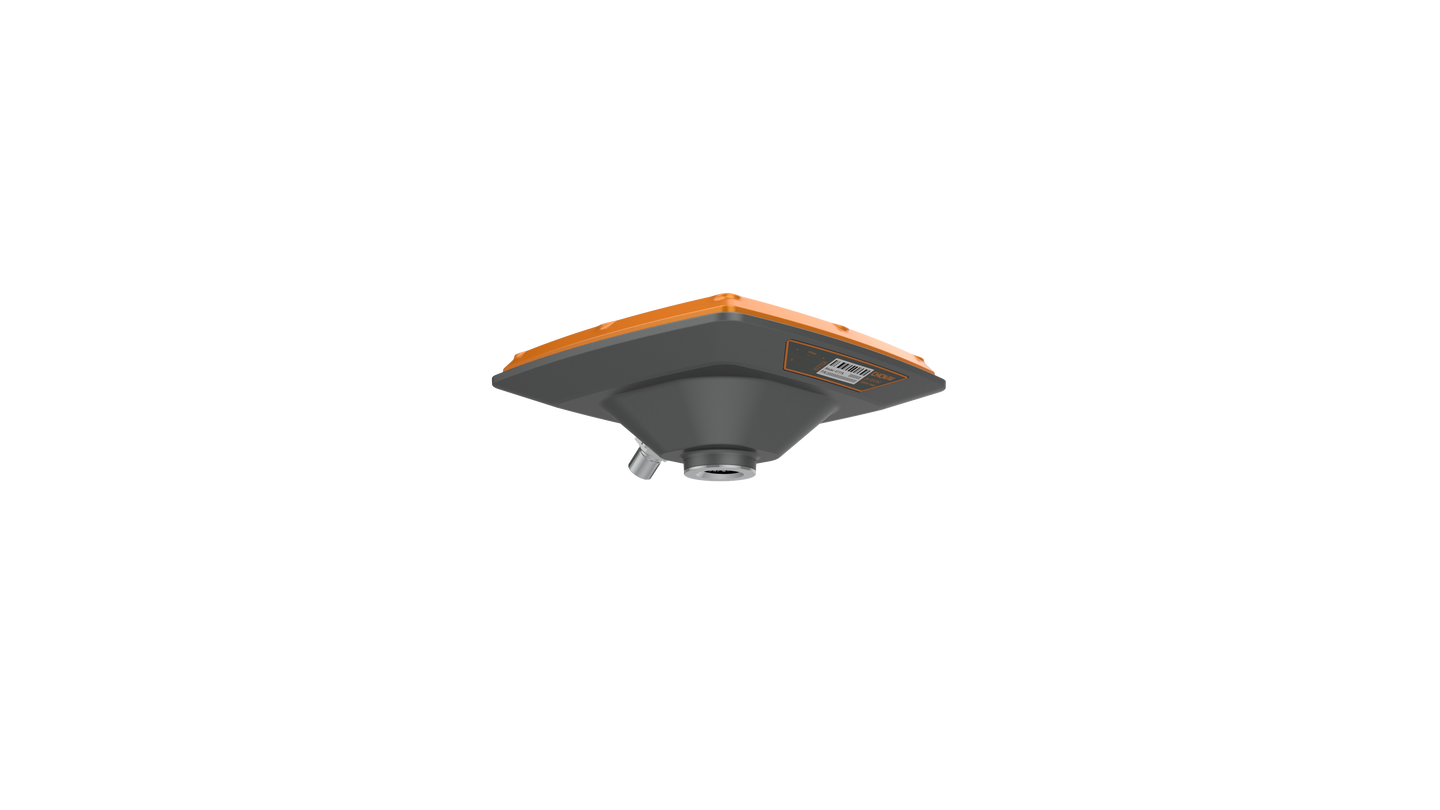

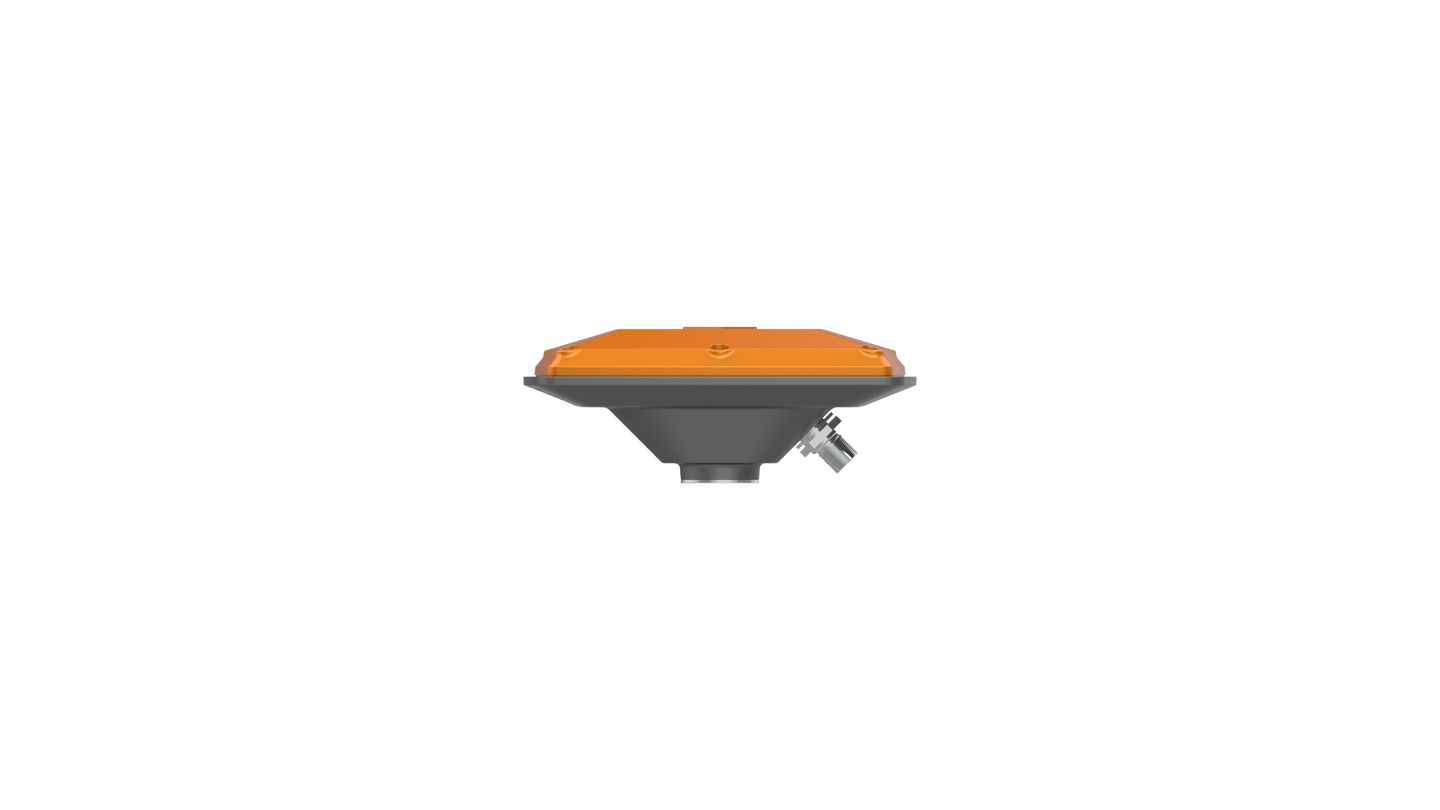

CHCNAV AT315 GNSS Antenna – Luotettava GNSS-signaalin vastaanotto koneohjaukseen

CHCNAV AT315 on MCNAV-koneohjausjärjestelmään suunniteltu GNSS-antenni, jonka tehtävänä on vastaanottaa tarkkaa satelliittipaikannustietoa koneen sijainnin määrittämistä varten. AT315 toimii yhdessä CHCNAV MC300 GNSS -vastaanottimen kanssa ja muodostaa tärkeän osan 3D-koneohjauksen paikannusratkaisua.

Luotettava GNSS-signaalin vastaanotto on keskeinen osa tarkkaa koneohjausta. AT315 mahdollistaa MC300-vastaanottimelle korkealaatuisen satelliittisignaalin, jota hyödynnetään koneen ja työkalun sijainnin määrittämisessä.

Tarkkaa GNSS-signaalin vastaanottoa

AT315 on suunniteltu erityisesti MCNAV-koneohjausjärjestelmän tarpeisiin. Antenni vastaanottaa GNSS-satelliittien signaaleja, jotka MC300-vastaanotin käsittelee tarkaksi paikannustiedoksi.

Kun GNSS-paikannus yhdistetään IS300 IMU -anturin asentotietoon ja koneen geometrisiin tietoihin, MCNAV-järjestelmä pystyy määrittämään työkalun tarkan sijainnin reaaliajassa.

Keskeiset hyödyt

• GNSS-antenni 3D-koneohjaukseen
• Suunniteltu CHCNAV MCNAV -järjestelmään
• Yhteensopiva MC300 GNSS -vastaanottimen kanssa
• Luotettava satelliittisignaalin vastaanotto
• Soveltuu vaativaan maarakennuskäyttöön
• Koneasennukseen suunniteltu kompakti rakenne
• Korkea vahvistus
• Laaja käyttölämpötila-alue
• IP68-suojausluokitus
• Suunniteltu kestämään koneohjauksen tärinää ja iskuja

Osa tarkkaa paikannusketjua

AT315 toimii yhdessä MC300 GNSS -vastaanottimen kanssa. Antenni vastaanottaa satelliittien lähettämät GNSS-signaalit ja välittää ne vastaanottimelle paikannuksen laskemista varten.

MCNAV-järjestelmässä GNSS-paikannus muodostaa yhdessä IS300 IMU -anturin kanssa perustan koneen ja työkalun tarkan sijainnin määrittämiselle.

Tämän ansiosta kuljettaja voi seurata esimerkiksi kauhan sijaintia suhteessa suunnittelumalliin ja hallita työskentelyä tarkemmin.

Suunniteltu 3D-koneohjaukseen

AT315 on osa CHCNAV TX73 3D-koneohjausratkaisua. Järjestelmässä AT315 GNSS -antenni, MC300-vastaanotin ja IS300 IMU -anturi muodostavat kokonaisuuden, jonka avulla koneen sijainti ja asento voidaan määrittää reaaliajassa.

Ratkaisu soveltuu erityisesti kaivukoneisiin, joissa tarkka työkalun sijainti on tärkeä osa tehokasta ja laadukasta työskentelyä.

Kestävä rakenne työmaakäyttöön

AT315 on suunniteltu maarakennuskoneiden vaativiin käyttöolosuhteisiin. Antennin IP68-suojaus auttaa suojaamaan sitä pölyltä ja vedeltä, ja laite on suunniteltu toimimaan laajalla lämpötila-alueella. CHCNAV TX73-dokumentaatiossa AT315 käyttölämpötila-alueeksi ilmoitetaan -40 °C – +75 °C.

Antenni on kompakti ja koneasennukseen sopiva, joten se voidaan integroida osaksi koneohjausjärjestelmän kokonaisuutta.

Soveltuu monipuoliseen koneohjaukseen

AT315 soveltuu esimerkiksi:

• kaivukoneiden 3D-koneohjaukseen
• GNSS-pohjaiseen konepaikannukseen
• kaivusyvyyden hallintaan
• perustusten ja rakennuspohjien kaivuun
• luiskien ja kaltevuuksien rakentamiseen
• tie- ja infrarakentamiseen
• putki- ja verkostotöihin
• tarkkaan viimeistelykaivuun
• digitaalisten suunnittelumallien mukaiseen työskentelyyn
• CHCNAV MCNAV -koneohjausjärjestelmiin

Tekniset tiedot

• CHCNAV AT315 GNSS Antenna
• Suunniteltu MCNAV-koneohjausjärjestelmään
• Yhteensopiva MC300 GNSS -vastaanottimen kanssa
• Mitat: 40 × 140 × 55 mm
• Paino: 0,7 kg
• Käyttöjännite: 3,3–12 V DC
• Vahvistus: 40 ± 2 dB
• Kohinaluku: ≤ 2 dB
• Käyttölämpötila: -40 °C – +75 °C
• Varastointilämpötila: -50 °C – +85 °C
• Suojausluokitus: IP68
• Iskunkesto: 40 G / 11 ms
• Tärinänkesto: 7,7 Grms, 10–1000 Hz

Mitä Mittatukku tarjoaa?

• Suomenkielinen käyttöönotto
• Käyttäjäkoulutus
• Tekninen tuki
• Koneohjausjärjestelmän asennus ja käyttöönotto
• GNSS-antennin asennus ja konfigurointi
• Anturien kalibrointi ja järjestelmän säätö
• Huolto- ja kalibrointipalvelut
• Rahoitus- ja leasingratkaisut
